您当前的产品型号
密封 |
2RS |
两侧接触唇式密封 |
公差等级 |
Standard |
主要尺寸和性能数据
d |
12 mm |
内径 |
0 mm |
螺母直径，上偏差 |
|
-0.005 mm |
螺母直径，下偏差 |
|
D |
55 mm |
外径 |
0 mm |
外径，上偏差 |
|
-0.01 mm |
外径，下偏差 |
|
B |
25 mm |
宽度 |
0 mm |
宽度，上偏差 |
|
-0.25 mm |
宽度，下偏差 |
|
Ca |
18,800 N |
基本额定动载荷, 轴向 |
C0a |
25,000 N |
基本额定静载荷，轴向 |
Cua |
1,520 N |
疲劳极限载荷, 轴向 |
nG Grease |
12,000 1/min |
脂润滑极限转速 |
nϑ |
7,600 1/min |
热安全工作转速 |
MR |
0.08 Nm |
轴承摩擦力矩 |
≈m |
0.359 kg |
重量 |

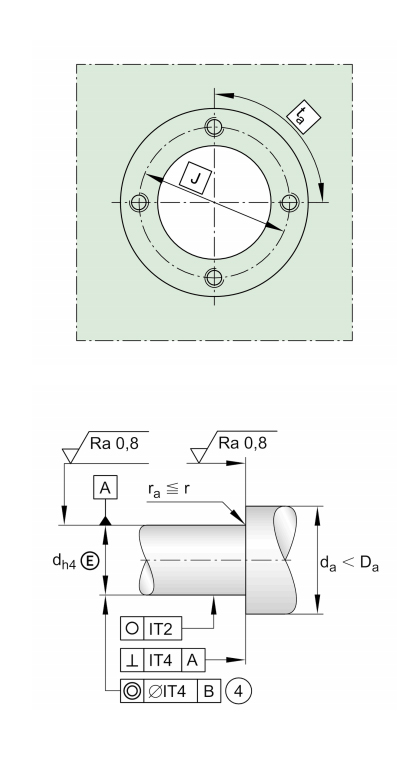

安装尺寸
Da max |
33 mm |
轴承座最大直径 |
da min |
16 mm |
轴最小直径 |
t1 |
0.1 mm |
轴承座孔定位公差 |
M6 |
固定螺栓尺寸 |
|
na |
3 |
相邻结构中的孔数 |
ta |
120 ° |
相邻结构中孔的节圆分离角度 |
M6 |
润滑螺纹孔 |

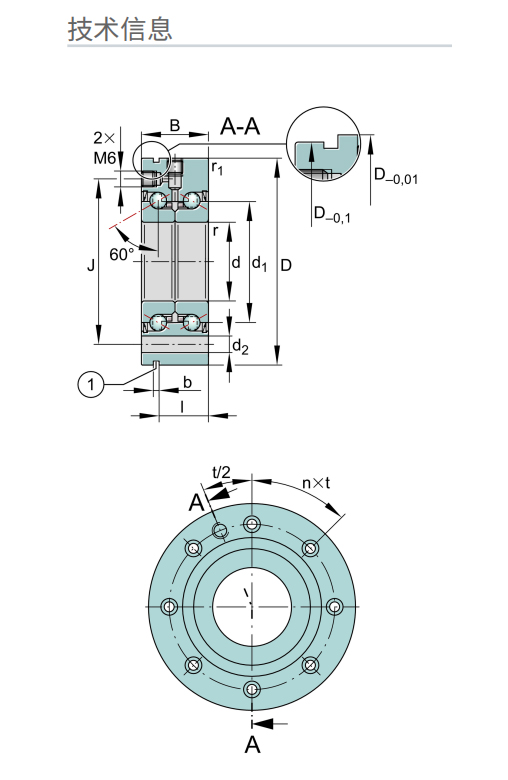

尺寸
d1 |
25 mm |
内圈挡边直径 |
rmin |
0.3 mm |
最小倒角尺寸 |
r1 min |
0.6 mm |
最小倒角尺寸 |
J |
42 mm |
固定孔节圆直径 |
d2 |
6.8 mm |
固定孔直径 |
b |
3 mm |
拉拔槽宽度 |
I |
17 mm |
拉拔槽距 |
n |
3 |
固定孔节圆量 |
t |
120 ° |
固定孔节圆分离角度 |
a |
60 ° |
接触角 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
120 °C |
最高工作温度 |
附加信息
caL |
375 N/µm |
轴向刚度 |
ckL |
50 Nm/mrad |
倾斜刚度 |
Mm |
0.068 kg*cm2 |
惯性力矩 |
2 µm |
轴向跳动 |
|
ZM12 |
用于径向锁紧的推荐INA精密锁紧螺母 |
|
MA |
8 Nm |
适用于推荐INA精密锁紧螺母的拧紧力矩 |
5,307 N |
锁紧螺母轴向力 |
