您当前的产品型号
保持架 |
Standard |
Polyamide cage |
密封 |
2Z |
Minimal gap seal on both sides |
轴承组布置 |
SU |
单轴承 |
润滑剂 |
L055 |
Greased with Arcanol MULTITOP (L055) |
主要尺寸和性能数据
|
内径 |
|
0 mm |
螺母直径，上偏差 |
|
-0.005 mm |
螺母直径，下偏差 |
|
D |
47 mm |
外径 |
0 mm |
外径，上偏差 |
|
-0.006 mm |
外径，下偏差 |
|
B |
15 mm |
宽度 |
0 mm |
宽度，上偏差 |
|
-0.12 mm |
宽度，下偏差 |
|
Ca |
28,500 N |
基本额定动载荷, 轴向 |
C0a |
47,000 N |
基本额定静载荷，轴向 |
Cua |
2,850 N |
疲劳极限载荷, 轴向 |
nG Grease |
8,700 1/min |
脂润滑极限转速 |
nϑ |
6,200 1/min |
热安全工作转速 |
≈m |
0.125 kg |
重量 |

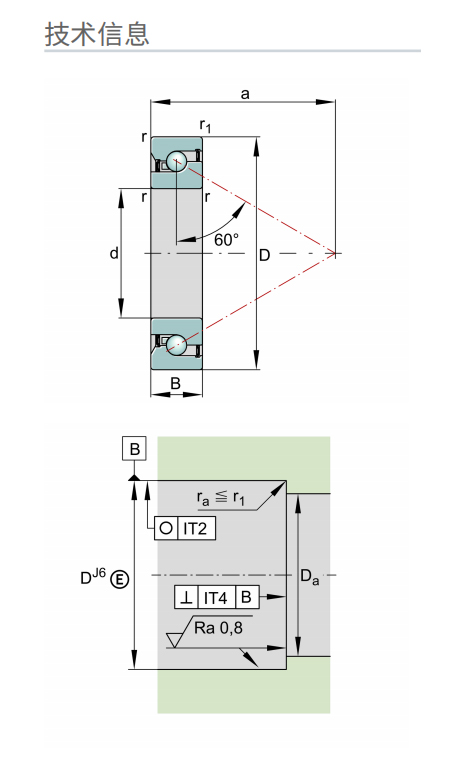

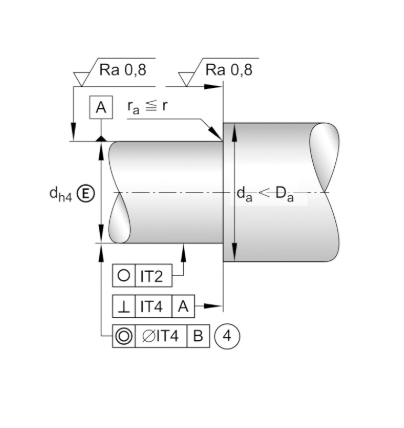

安装尺寸
a |
43 mm |
轴承座直径 |
Da |
H12 |
轴承座游隙直径 |
da |
27 mm |
轴直径 |
da |
h12 |
轴游隙直径 |
尺寸
rmin |
1 mm |
最小倒角尺寸 |
r1 min |
0.6 mm |
最小倒角尺寸 |
a |
29.9 mm |
压力锥顶距 |
α |
60 ° |
接触角 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
120 °C |
最高工作温度 |
附加信息
MR |
0.08 Nm |
轴承摩擦力矩 |
caL |
764 N/µm |
轴向刚度 |
2 µm |
轴向跳动 |
|
ZM20 |
用于径向锁紧的推荐INA精密锁紧螺母 |
|
AM20 |
用于轴向锁紧的推荐INA精密锁紧螺母 |
|
MA |
18 Nm |
适用于推荐INA精密锁紧螺母的拧紧力矩 |
9,000 N |
锁紧螺母轴向力 |
