您当前的产品型号
密封 |
2Z |
两侧最小间隙式密封 |

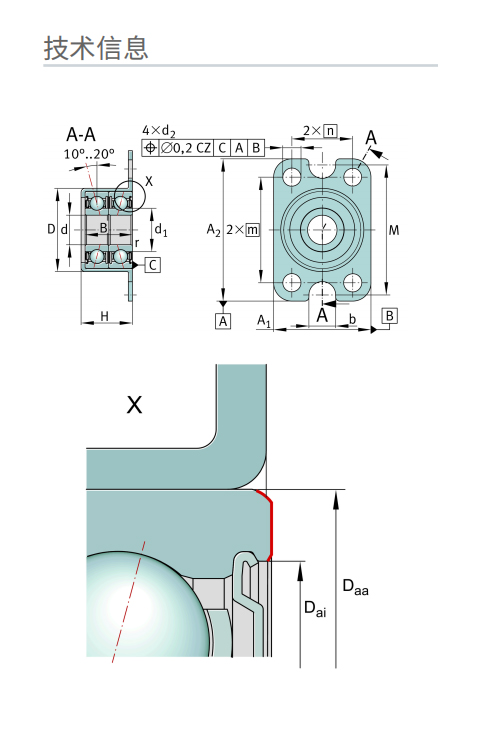

主要尺寸和性能数据
d |
6 mm |
内径 |
0 mm |
螺母直径，上偏差 |
|
-0.008 mm |
螺母直径，下偏差 |
|
D |
20.5 mm |
轴承罐外径 |
0.03 mm |
轴承罐外径，上偏差 |
|
-0.01 mm |
轴承罐外径，下偏差 |
|
B |
12 mm |
内圈宽度 |
0.25 mm |
内圈宽度，上偏差 |
|
-0.25 mm |
内圈宽度，下偏差 |
|
Cr |
4,100 N |
基本额定动载荷, 径向 |
C0r |
2,060 N |
基本额定静载荷，径向 |
Ca |
1,650 N |
基本额定动载荷, 轴向 |
C0a |
1,520 N |
基本额定静载荷，轴向 |
Cur |
107 N |
疲劳极限载荷, 径向 |
MRL |
0.04 Nm |
轴承摩擦力矩 |
≈m |
22.9 g |
重量 |

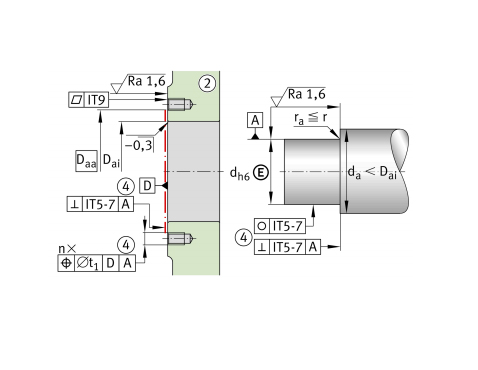

安装尺寸
da |
8 mm |
轴挡肩直径 |
Dai |
16 mm |
外圈支承内径 |
Daa min |
19 mm |
外圈最小支撑直径 |
M4 |
螺栓尺寸 |
|
n |
4 |
螺栓数量 |
M6 |
螺栓尺寸b |
|
n |
2 |
螺栓b数量 |
t1 |
0.2 mm |
轴承座定位孔 |
尺寸
d1 |
9 mm |
内圈挡边直径 |
rmin |
0.3 mm |
最小倒角尺寸 |
d2 |
4.5 mm |
固定孔直径 |
A1 |
24 mm |
法兰宽度 |
A2 |
35 mm |
法兰高度 |
b |
6.6 mm |
宽固定沟 |
m |
26 mm |
内孔距高度 |
n |
15 mm |
内孔距宽度 |
M |
32 mm |
固定沟距 |
H |
13 mm |
轴承座高度 |
0 mm |
轴承座高，上偏差 |
|
-0.5 mm |
轴承座高，下偏差 |
附加信息
caL |
14 N/µm |
轴向刚度 |
Mm |
0.0014 kg*cm2 |
惯性力矩 |
7 µm |
轴向跳动 |
|
ZM06 |
锁紧螺母1 |
|
MA |
2 Nm |
螺母拧紧力矩 |
