您当前的产品型号
保持架 |
TV |
PA66制塑料保持架 |
轴承外圈定位特性 |
L |
Stepped shaft locating washer extended on one side |
主要尺寸和性能数据
d |
17 mm |
内径 |
D |
47 mm |
外径 |
H |
57 mm |
高度 |
Ca |
26,000 N |
基本额定动载荷, 轴向 |
C0a |
57,000 N |
基本额定静载荷，轴向 |
Cr |
14,000 N |
基本额定动载荷, 径向 |
C0r |
19,900 N |
基本额定静载荷，径向 |
Cua |
8,000 N |
疲劳极限载荷, 轴向 |
Cur |
3,000 N |
疲劳极限载荷, 径向 |
nG Oil |
7,800 1/min |
油润滑极限转速 |
nG Grease |
2,100 1/min |
脂润滑极限转速 |
MRL |
0.4 Nm |
轴承摩擦力矩 |
≈m |
0.378 kg |
重量 |
安装尺寸
Da max |
39 mm |
轴承座挡肩最大直径 |
da min |
26 mm |
轴挡肩最小直径 |

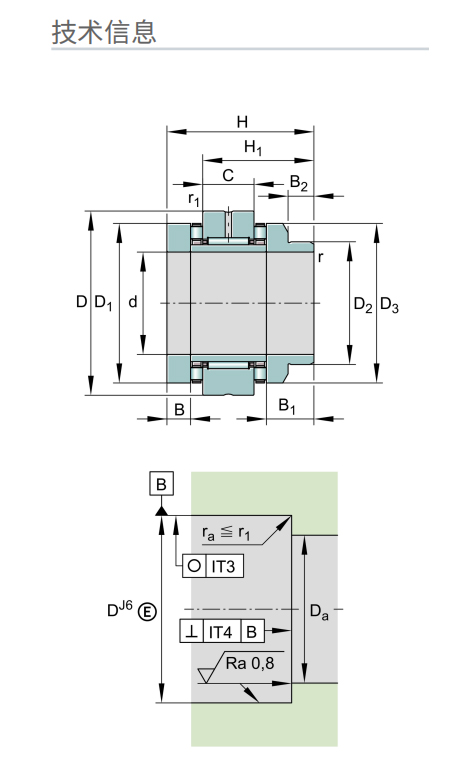

尺寸
H1 |
43.5 mm |
波纹垫圈上方外圈高度 |
C |
16 mm |
外圈宽度 |
D1 |
38 mm |
轴圈裂口直径 |
D2 |
28 mm |
长波纹垫圈跟直径 |
D3 |
38 mm |
长波纹垫圈直径 |
B |
9 mm |
内圈宽度 |
B1 |
23 mm |
长波形垫圈宽度 |
B2 |
11 mm |
长波形垫圈宽度 |
rmin |
0.3 mm |
最小倒角尺寸 |
r1 min |
0.6 mm |
最小倒角尺寸 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
120 °C |
最高工作温度 |
附加信息
aL |
1,600 N/µm |
轴向刚度 |
ckL |
160 Nm/mrad |
倾斜刚度 |
Mm |
0.464 kg*cm2 |
惯性力矩 |
1 µm |
轴向跳动 |
|
radial |
ZM17 |
锁紧螺母1 |
axial |
AM17 |
锁紧螺母2 |
MA |
12 Nm |
螺母拧紧力矩 |
7,078 N |
轴向预紧力 |
|
28X40X7 |
密封圈 |
