您当前的产品型号
保持架 |
TV |
PA66制塑料保持架 |
主要尺寸和性能数据
d |
30 mm |
内径 |
D |
62 mm |
外径 |
H |
50 mm |
高度 |
Ca |
39,000 N |
基本额定动载荷, 轴向 |
C0a |
101,000 N |
基本额定静载荷，轴向 |
Cr |
24,300 N |
基本额定动载荷, 径向 |
C0r |
41,500 N |
基本额定静载荷，径向 |
Cua |
8,500 N |
疲劳极限载荷, 轴向 |
Cur |
6,000 N |
疲劳极限载荷, 径向 |
nG Oil |
5,500 1/min |
油润滑极限转速 |
nG Grease |
1,800 1/min |
脂润滑极限转速 |
MRL |
0.65 Nm |
轴承摩擦力矩 |
≈m |
0.601 kg |
重量 |

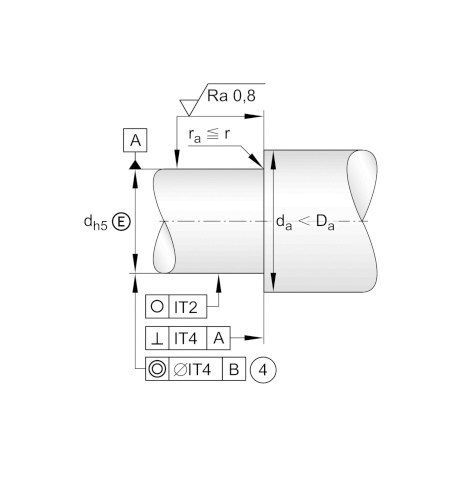

安装尺寸
Da max |
53 mm |
轴承座挡肩最大直径 |
da min |
44 mm |
轴挡肩最小直径 |

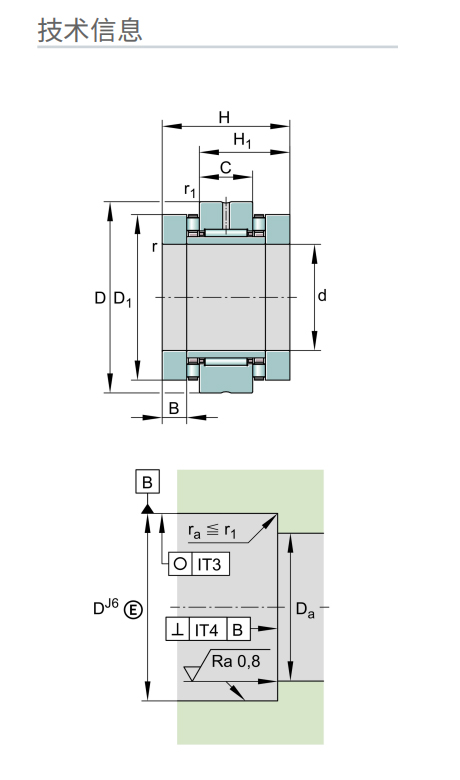

尺寸
H1 |
35 mm |
波纹垫圈上方外圈高度 |
C |
20 mm |
外圈宽度 |
D1 |
52 mm |
轴圈裂口直径 |
B |
10 mm |
内圈宽度 |
rmin |
0.3 mm |
最小倒角尺寸 |
r1 min |
0.6 mm |
最小倒角尺寸 |
H1 |
35 mm |
波纹垫圈上方外圈高度 |
C |
20 mm |
外圈宽度 |
D1 |
52 mm |
轴圈裂口直径 |
B |
10 mm |
内圈宽度 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
120 °C |
最高工作温度 |
附加信息
caL |
2,200 N/µm |
轴向刚度 |
ckL |
520 Nm/mrad |
倾斜刚度 |
Mm |
1.46 kg*cm2 |
惯性力矩 |
1 µm |
轴向跳动 |
|
radial |
ZMA30/52 |
锁紧螺母1 |
axial |
AM30 |
锁紧螺母2 |
MA |
32 Nm |
螺母拧紧力矩 |
10,662 N |
轴向预紧力 |
|
caL |
2,200 N/µm |
轴向刚度 |
