NNU4921-S-K-M-SP
圆柱滚子轴承 圆柱滚子轴承NNU49..-S-K-M-SP，基本尺寸按照DIN 5412-4，浮动轴承，双列，带圆锥孔，锥度1:12，可分离，带保持架，轴承内部游隙减少，公差带变窄 旧型号 NNU4921SK.M.SP

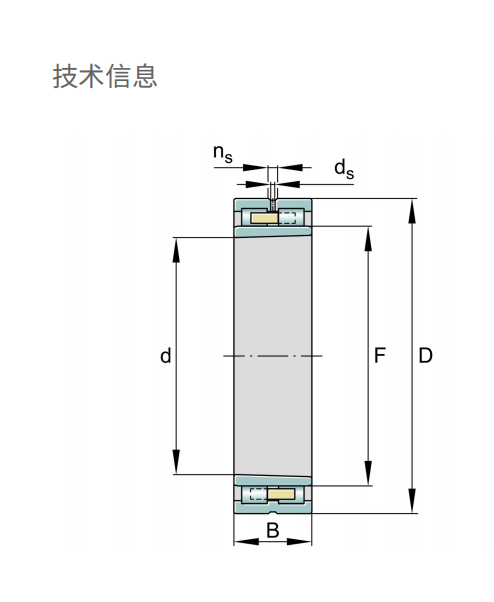

主要尺寸和性能数据
d |
105 mm |
内径 |
D |
145 mm |
外径 |
B |
40 mm |
宽度 |
Cr |
130,000 N |
基本额定动载荷,径向 |
C0r |
260,000 N |
基本额定静载荷，径向 |
Cur |
34,500 N |
疲劳极限载荷,径向 |
nG Grease |
5,500 1/min |
脂润滑极限转速 |
nG Oil |
6,500 1/min |
油润滑极限转速 |
≈m |
1.95 kg |
重量 |

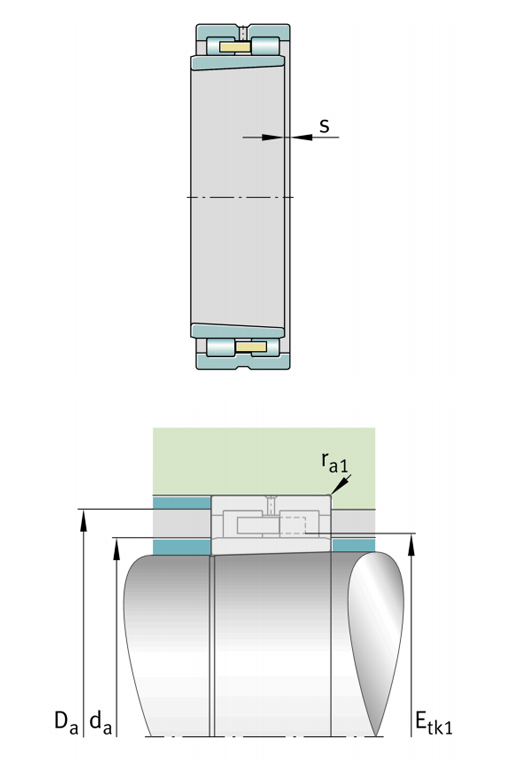

安装尺寸
da |
117 mm |
diameter shaft shoulder |
|
h12 |
diameter shaft shoulder tolerance |
Da |
134 mm |
diameter of housing shoulder |
|
H12 |
diameter of housing shoulder tolerance |
ra1 max |
1 mm |
最大凹穴半径 |
尺寸
r1 min |
1.1 mm |
最小倒角尺寸 |
F |
118 mm |
内圈滚道直径 |
ns |
6.5 mm |
润滑沟槽宽度 |
ds |
3.2 mm |
润滑孔直径 |
s |
2 mm |
轴向位移 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
120°C |
最高工作温度 |
