主要尺寸和性能数据
| d | 12 mm | 内径 |
| 0 mm | 螺母直径，上偏差 | |
| -0.01 mm | 螺母直径，下偏差 | |
| D | 55 mm | 外径 |
| 0 mm | 外径，上偏差 | |
| -0.013 mm | 外径，下偏差 | |
| B | 25 mm | 宽度 |
| 0 mm | 宽度，上偏差 | |
| -0.25 mm | 宽度，下偏差 | |
| Ca | 17,100 N | 基本额定动载荷, 轴向 |
| C0a | 25,000 N | 基本额定静载荷，轴向 |
| Cua | 1,140 N | 疲劳极限载荷, 轴向 |
| nG Grease | 9,200 1/min | 脂润滑极限转速 |
| nϑ | 3,800 1/min | 热安全工作转速 |
| MR | 0.16 Nm | 轴承摩擦力矩 |
| ≈m | 0.358 kg | 重量 |

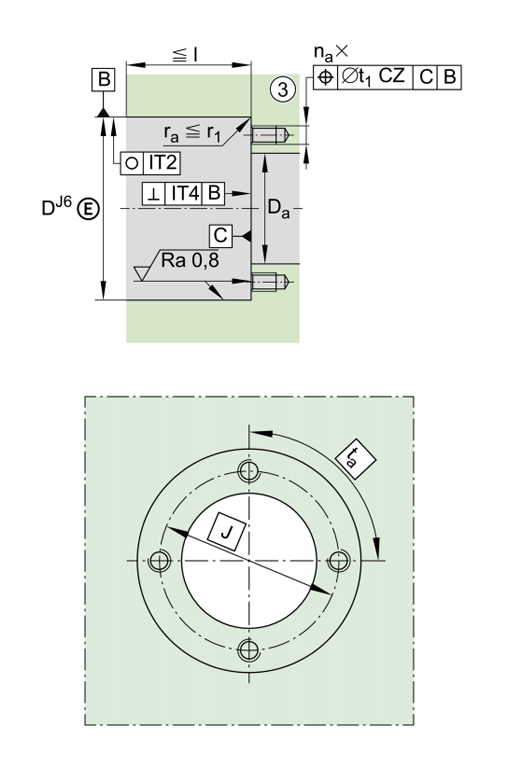

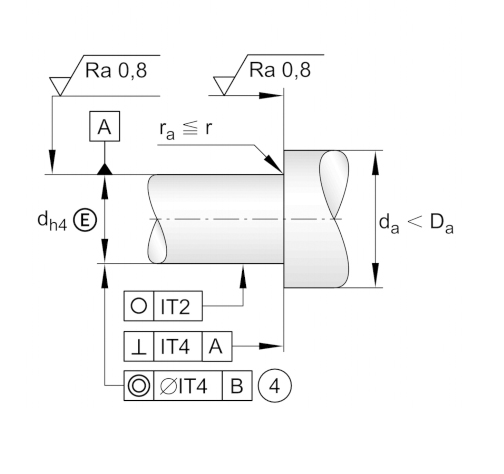

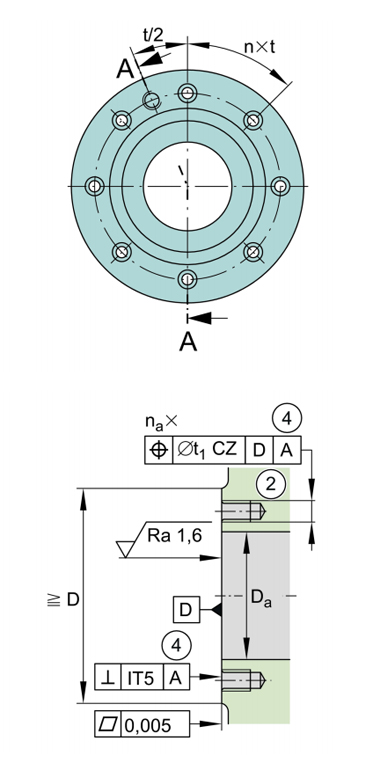

安装尺寸
| Da max | 33 mm | 轴承座最大直径 |
| da min | 16 mm | 轴最小直径 |
| t1 | 0.1 mm | 轴承座孔定位公差 |
| M6 | 固定螺栓尺寸 | |
| na | 3 | 相邻结构中的孔数 |
| ta | 120 ° | 相邻结构中孔的节圆分离角度 |
| M6 | 润滑螺纹孔 |

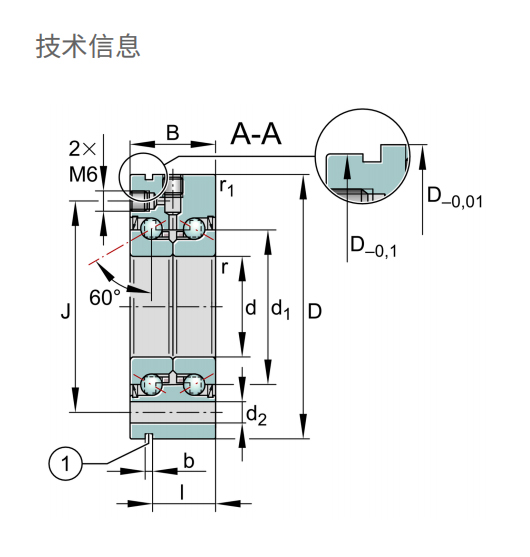

尺寸
| d1 | 25 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| J | 42 mm | 固定孔节圆直径 |
| d2 | 6.8 mm | 固定孔直径 |
| b | 3 mm | 拉拔槽宽度 |
| I | 17 mm | 拉拔槽距 |
| n | 3 | 固定孔节圆量 |
| t | 120 ° | 固定孔节圆分离角度 |
| a | 60 ° | 接触角 |
温度范围
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
附加信息
| caL | 375 N/µm | 轴向刚度 |
| ckL | 50 Nm/mrad | 倾斜刚度 |
| Mm | 0.068 kg*cm2 | 惯性力矩 |
| 5 µm | 轴向跳动 | |
| ZM12 | 用于径向锁紧的推荐INA精密锁紧螺母 | |
| MA | 8 Nm | 适用于推荐INA精密锁紧螺母的拧紧力矩 |
| 5,307 N | 锁紧螺母轴向力 |
