主要尺寸和性能数据
| d | 17 mm | 内径 |
| 0 mm | 螺母直径，上偏差 | |
| -0.005 mm | 螺母直径，下偏差 | |
| D | 62 mm | 外径 |
| 0 mm | 外径，上偏差 | |
| -0.01 mm | 外径，下偏差 | |
| B | 25 mm | 宽度 |
| 0 mm | 宽度，上偏差 | |
| -0.25 mm | 宽度，下偏差 | |
| Ca | 20,800 N | 基本额定动载荷, 轴向 |
| C0a | 31,500 N | 基本额定静载荷，轴向 |
| Cua | 1,920 N | 疲劳极限载荷, 轴向 |
| nG Grease | 10,100 1/min | 脂润滑极限转速 |
| nϑ | 6,600 1/min | 热安全工作转速 |
| MR | 0.12 Nm | 轴承摩擦力矩 |
| ≈m | 0.457 kg | 重量 |

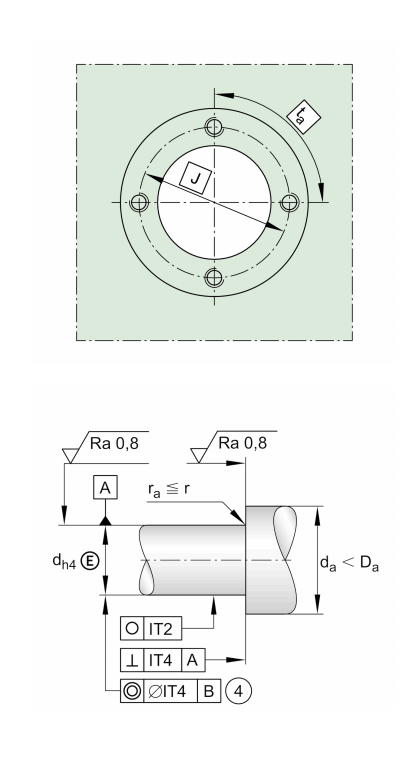

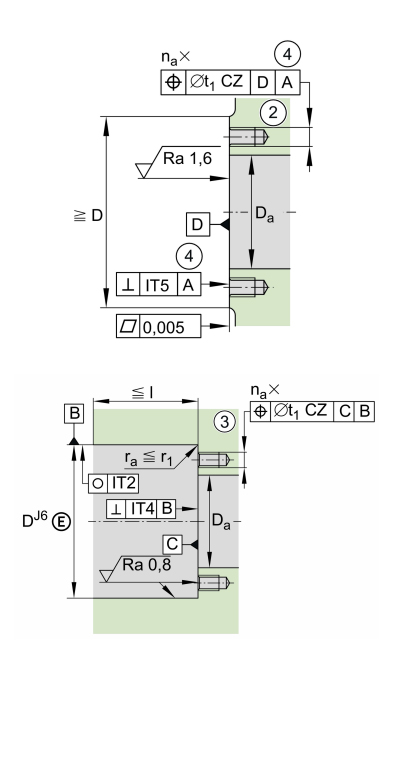

安装尺寸
| Da max | 37 mm | 轴承座最大直径 |
| da min | 23 mm | 轴最小直径 |
| t1 | 0.1 mm | 轴承座孔定位公差 |
| M6 | 固定螺栓尺寸 | |
| na | 3 | 相邻结构中的孔数 |
| ta | 120 ° | 相邻结构中孔的节圆分离角度 |
| M6 | 润滑螺纹孔 |

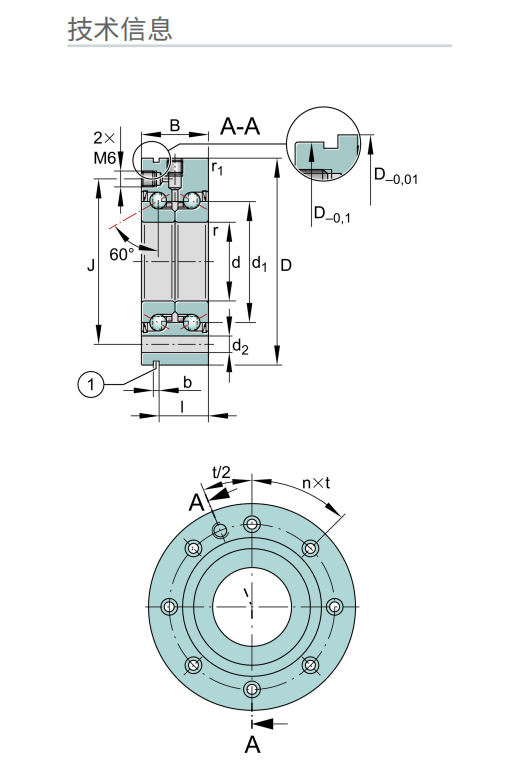

尺寸
| d1 | 30 mm | 内圈挡边直径 |
| rmin | 0.3 mm | 最小倒角尺寸 |
| r1 min | 0.6 mm | 最小倒角尺寸 |
| J | 48 mm | 固定孔节圆直径 |
| d2 | 6.8 mm | 固定孔直径 |
| b | 3 mm | 拉拔槽宽度 |
| I | 17 mm | 拉拔槽距 |
| n | 6 | 固定孔节圆量 |
| t | 60 ° | 固定孔节圆分离角度 |
| a | 60 ° | 接触角 |
温度范围
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 120 °C | 最高工作温度 |
附加信息
| caL | 450 N/µm | 轴向刚度 |
| ckL | 80 Nm/mrad | 倾斜刚度 |
| Mm | 0.132 kg*cm2 | 惯性力矩 |
| 2 µm | 轴向跳动 | |
| ZM17 | 用于径向锁紧的推荐INA精密锁紧螺母 | |
| AM17 | 用于轴向锁紧的推荐INA精密锁紧螺母 | |
| MA | 15 Nm | 适用于推荐INA精密锁紧螺母的拧紧力矩 |
| 7,514 N | 锁紧螺母轴向力 |
