主要尺寸和性能数据
| d | 70 mm | 内径 |
| D | 110 mm | 外径 |
| B | 20 mm | 宽度 |
| Cr | 25,000 N | 基本额定动载荷, 径向 |
| C0r | 17,200 N | 基本额定静载荷，径向 |
| Cur | 1,820 N | 疲劳极限载荷, 径向 |
| nG Grease | 18,000 1/min | 脂润滑极限转速 |
| ≈m | 0.64 kg | 重量 |

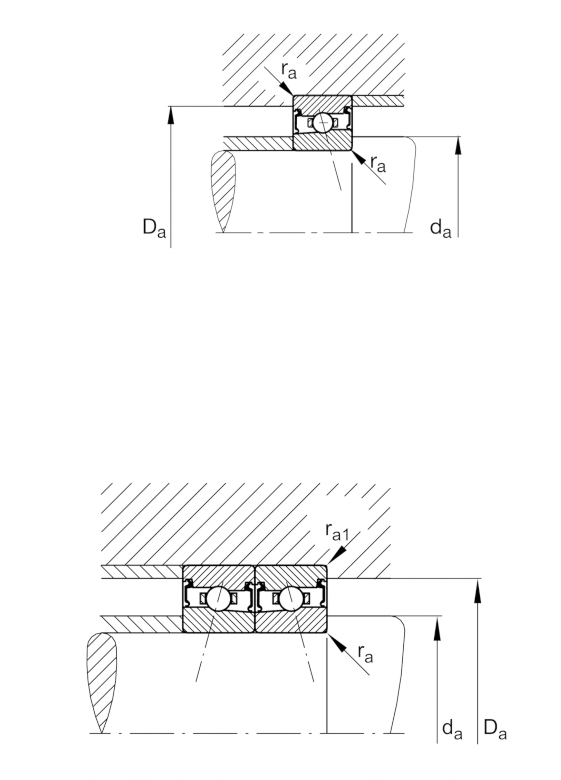

安装尺寸
| da | 77 mm | 轴挡肩直径 |
| da | h12 | 轴挡肩游隙直径 |
| Da | 102 mm | 外圈挡肩直径 |
| Da | H12 | 外圈游隙挡肩直径 |
| ra max | 1 mm | 最大凹穴半径 |
| ra1 max | 0.6 mm | 最大凹穴半径 |
| a | 22.1 mm | 压力锥顶距 |

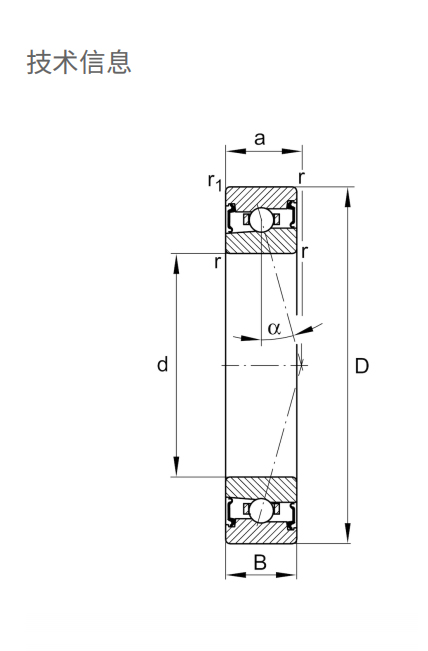

尺寸
| rmin | 1.1 mm | 最小倒角尺寸 |
| r1 min | 1.1 mm | 最小倒角尺寸 |
| α | 15 ° | 接触角 |
温度范围
| Tmin | -30 °C | 最低工作温度 |
| Tmax | 80 °C | 最高工作温度 |
附加信息
| FV L | 87 N | 轻预紧 |
| FV M | 261 N | 中预紧 |
| FV H | 523 N | 重预紧 |
| KaE L | 261N | 提升力小 |
| KaE M | 820 N | 提升力中 |
| KaE H | 1,706 N | 提升力大 |
| ca L | 52 N/µm | 轴向刚度小 |
| ca M | 82 N/µm | 轴向刚度中 |
| ca H | 112 N/µm | 轴向刚度大 |
