YRTC120-XL

推力/向心滚子轴承 轴向/径向轴承, 双向, 螺栓安装

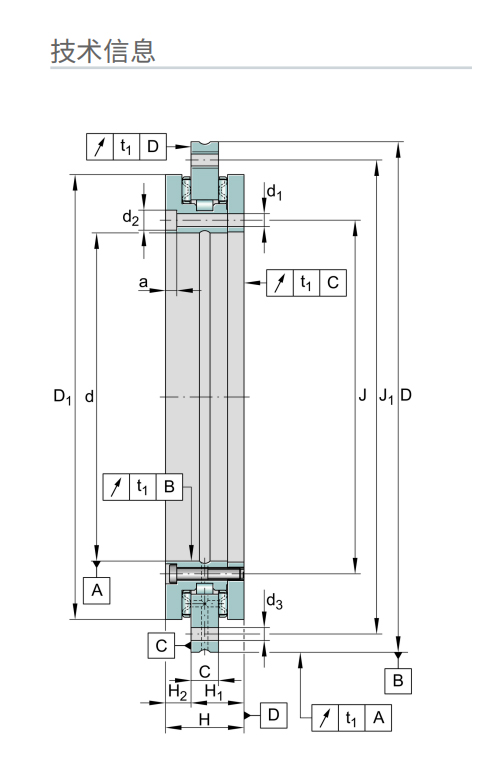

图1.jpg 图2.jpg
主要尺寸和性能数据

d

120 mm

内径


0 mm

螺母直径,上偏差


-0.01 mm

螺母直径,下偏差

D

210 mm

外径


0 mm

外径,上偏差


-0.015 mm

外径,下偏差

H

40 mm

高度

Cr

69,000 N

基本额定动载荷, 径向

C0r

124,000 N

基本额定静载荷,径向

Ca

112,000 N

基本额定动载荷, 轴向

C0a

520,000 N

基本额定静载荷,轴向

nG

900 1/min

极限转速

MR

4 Nm

轴承摩擦力矩

≈m

4.501 kg

重量

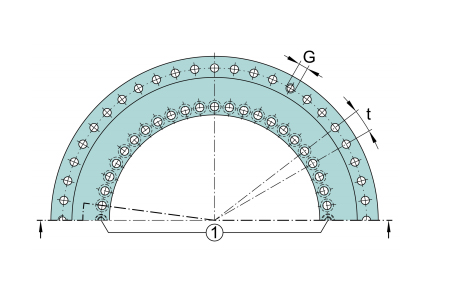

安装尺寸

J

135 mm

内圈固定孔节圆直径

J1

195 mm

外圈固定孔节圆直径

d1

7 mm

内圈固定孔直径

d2

11 mm

固定孔沉孔直径

a

6.2 mm

固定孔沉孔深度


22

内圈固定孔数量

d3

7 mm

外圈固定孔直径


21

外圈固定孔数量

n

24

节圆量

t

15 °

节圆分离角度

G

M8

螺纹拉拔孔


3

螺纹拉拔孔数量

MA

14 Nm

锁紧力矩


2

固定螺钉数量

t1

3 µm

Axial and radial runout, measurement standard; Measured on mounted bearing, with ideal adjacent construction.

J

135 mm

内圈固定孔节圆直径



尺寸

H1

26 mm

外圈接触面高度


0.025 mm

Height contact face outerring H1 upper tolerance


-0.025 mm

Height contact face outerring H1 lower tolerance

H2

14 mm

外圈接触面高度


0.2 mm

Height contact face outerring H2 upper tolerance


-0.2 mm

Height contact face outerring H2 lower tolerance

D1 max

185 mm

内圈最大板直径



温度范围

Tmin

-30 °C

Tmax

120 °C



附加信息

caL

2,900 N/µm

轴承定位轴向刚度

crL

2,600 N/µm

轴承径向刚度

ckL

11,200 Nm/mrad

轴承定位倾斜刚度

caL

9,800 N/µm

滚动体组轴向刚度

crL

4,000 N/µm

滚动体组径向刚度

ckL

35,500 Nm/mrad

滚动体组倾斜刚度
