您当前的产品型号
接触角 |
E |
接触角25° |
密封 |
2RSD |
non-contact sealed on both sides and greased “for life” |
外形 |
Standard |
|
保持架 |
T |
层压织物保持架 |
公差等级 |
P4S |
公差等级P4s，FAG标准高于P4，符合DIN 620 |
轴承组布置 |
U |
单轴承 |
预载荷 |
L |
轻预紧 |

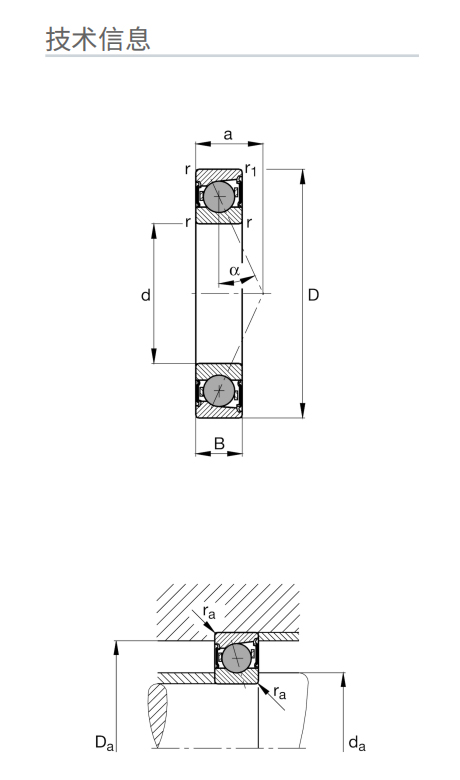

主要尺寸和性能数据
d |
70 mm |
内径 |
D |
100 mm |
外径 |
B |
16 mm |
宽度 |
Cr |
16,800 N |
基本额定动载荷, 径向 |
C0r |
11,700 N |
基本额定静载荷，径向 |
Cur |
940 N |
疲劳极限载荷, 径向 |
nG Grease |
22,000 1/min |
脂润滑极限转速 |
≈m |
0.332 kg |
重量 |

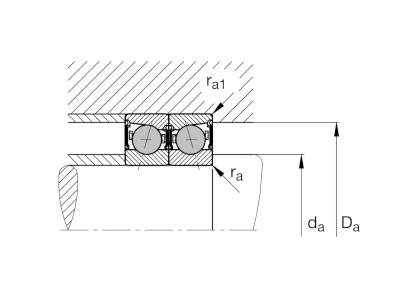

安装尺寸
da |
76 mm |
轴挡肩直径 |
da |
h12 |
轴挡肩游隙直径 |
Da |
94.5 mm |
外圈挡肩直径 |
Da |
H12 |
外圈游隙挡肩直径 |
ra max |
0.6 mm |
最大凹穴半径 |
ra1 max |
0.3 mm |
最大凹穴半径 |
a |
27.8 mm |
压力锥顶距 |
尺寸
rmin |
1 mm |
最小倒角尺寸 |
r1 min |
1 mm |
最小倒角尺寸 |
α |
25 ° |
接触角 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
80 °C |
最高工作温度 |
附加信息
FV L |
69 N |
轻预紧 |
FV M |
207 N |
中预紧 |
FV H |
414 N |
重预紧 |
KaE L |
198 N |
提升力小 |
KaE M |
602 N |
提升力中 |
KaE H |
1,221 N |
提升力大 |
ca L |
117 N/µm |
轴向刚度小 |
ca M |
173 N/µm |
轴向刚度中 |
ca H |
223 N/µm |
轴向刚度大 |
