您当前的产品型号
密封 |
2Z |
Minimal gap seal on both sides |
公差等级 |
Standard |

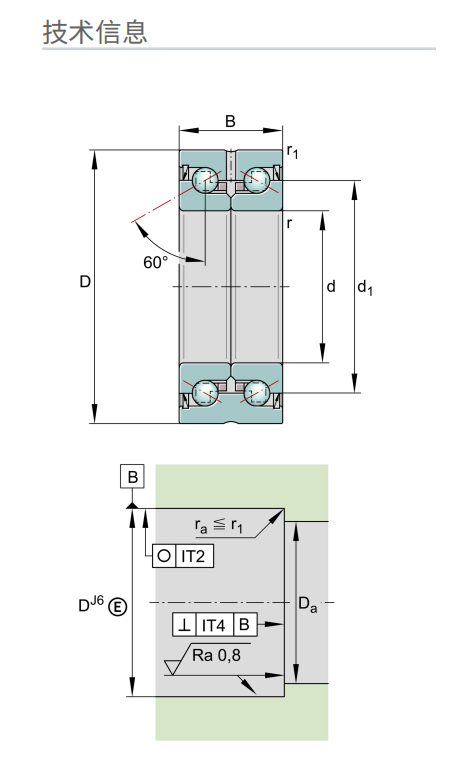

主要尺寸和性能数据
d |
10 mm |
内径 |
0 mm |
螺母直径，上偏差 |
|
-0.008 mm |
螺母直径，下偏差 |
|
D |
34 mm |
外径 |
0 mm |
外径，上偏差 |
|
-0.011 mm |
外径，下偏差 |
|
B |
20 mm |
宽度 |
0 mm |
宽度，上偏差 |
|
-0.25 mm |
宽度，下偏差 |
|
Ca |
13,400 N |
基本额定动载荷, 轴向 |
C0a |
18,800 N |
基本额定静载荷，轴向 |
Cua |
850 N |
疲劳极限载荷, 轴向 |
nG Grease |
10,900 1/min |
脂润滑极限转速 |
nϑ |
4,600 1/min |
热安全工作转速 |
MR |
0.12 Nm |
轴承摩擦力矩 |
≈m |
0.098 kg |
重量 |

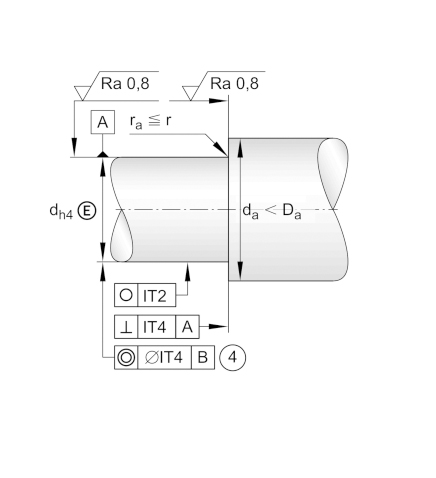

安装尺寸
Da max |
28 mm |
轴承座最大直径 |
da min |
14 mm |
轴最小直径 |
尺寸
d1 |
21 mm |
内圈挡边直径 |
rmin |
0.3 mm |
最小倒角尺寸 |
r1 min |
0.6 mm |
最小倒角尺寸 |
α |
60 ° |
接触角 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
120 °C |
最高工作温度 |
附加信息
caL |
325 N/µm |
轴向刚度 |
ckL |
25 Nm/mrad |
倾斜刚度 |
Mm |
0.029 kg*cm2 |
惯性力矩 |
5 µm |
轴向跳动 |
|
ZM10 |
用于径向锁紧的推荐INA精密锁紧螺母 |
|
MA |
6 Nm |
适用于推荐INA精密锁紧螺母的拧紧力矩 |
4,891 N |
锁紧螺母轴向力 |
