您当前的产品型号
保持架 |
TVP |
塑料保持架 |
密封 |
2RS |
两侧接触唇式密封 |
轴承组布置 |
Standard |
Single bearing |
润滑剂 |
不带 |
Not greased |
主要尺寸和性能数据
d |
15 mm |
内径 |
0 mm |
螺母直径，上偏差 |
|
-0.004 mm |
螺母直径，下偏差 |
|
D |
35 mm |
外径 |
0 mm |
外径，上偏差 |
|
-0.006 mm |
外径，下偏差 |
|
B |
11 mm |
宽度 |
0 mm |
宽度，上偏差 |
|
-0.08 mm |
宽度，下偏差 |
|
Ca |
13,100 N |
基本额定动载荷, 轴向 |
C0a |
24,700 N |
基本额定静载荷，轴向 |
Cua |
1,120 N |
疲劳极限载荷, 轴向 |
nG Grease |
9,000 1/min |
脂润滑极限转速 |
nϑ |
6,700 1/min |
热安全工作转速 |
≈m |
50 g |
重量 |

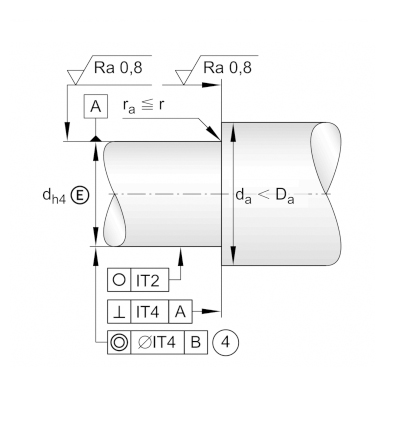

安装尺寸
Da |
30 mm |
轴承座直径 |
Da |
H12 |
轴承座游隙直径 |
da |
20.5 mm |
轴直径 |
da |
h12 |
轴游隙直径 |

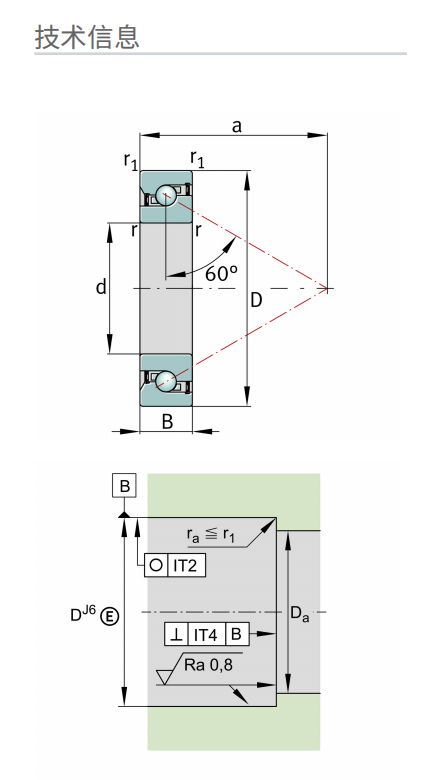

尺寸
rmin |
0.6 mm |
最小倒角尺寸 |
r1 min |
0.6 mm |
最小倒角尺寸 |
a |
27.5 mm |
压力锥顶距 |
α |
60 ° |
接触角 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
120 °C |
最高工作温度 |
附加信息
MR |
0.02 Nm |
轴承摩擦力矩 |
caL |
516 N/µm |
轴向刚度 |
2 µm |
轴向跳动 |
|
ZM15 |
用于径向锁紧的推荐INA精密锁紧螺母 |
|
AM15 |
用于轴向锁紧的推荐INA精密锁紧螺母 |
|
MA |
10 Nm |
适用于推荐INA精密锁紧螺母的拧紧力矩 |
