主要尺寸和性能数据
d |
30 mm |
内径 |
D |
55 mm |
外径 |
B |
32 mm |
宽度 |
C |
16 mm |
外圈宽度 |
Ca |
15,700 N |
基本额定动载荷,轴向 |
C0a |
38,500 N |
基本额定静载荷，轴向 |
Cua |
3,600 N |
疲劳极限载荷,轴向 |
nG Grease |
11,000 1/min |
脂润滑极限转速 |
nG Oil |
16,000 1/min |
油润滑极限转速 |
≈m |
291.03 g |
重量 |

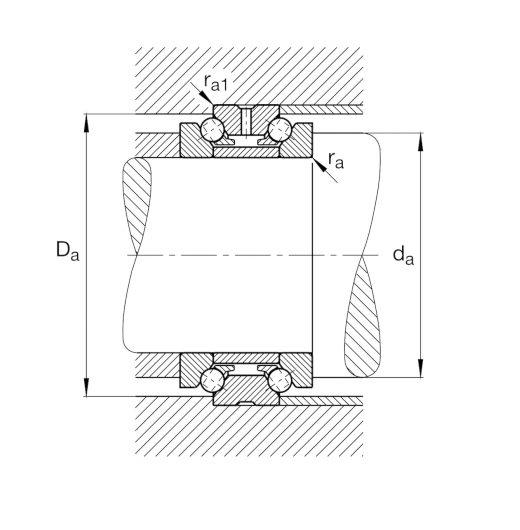

安装尺寸
da |
40.5 mm |
轴挡肩直径 |
da |
h12 |
轴挡肩游隙直径 |
Da |
50.5 mm |
外圈挡肩直径 |
Da |
H12 |
外圈游隙挡肩直径 |
ra max |
1 mm |
最大凹穴半径 |
ra1 max |
0.15 mm |
最大凹穴半径 |
α |
60 ° |
接触角 |
a |
91.5 mm |
压力锥顶距 |

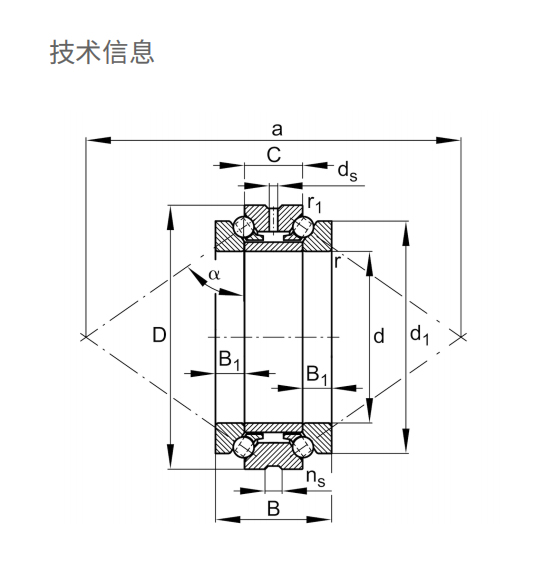

尺寸
d1 |
47 mm |
轴圈裂口直径 |
B1 |
8 mm |
波纹盘高度 |
rmin |
1 mm |
最小倒角尺寸 |
r1 min |
0.15 mm |
最小倒角尺寸 |
ds |
3.2 mm |
润滑孔直径 |
ns |
4.8 mm |
润滑沟槽宽度 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
150 °C |
最高工作温度 |
附加信息
ca |
276 N/µm |
轴向刚度 |
|
|
|
KaE |
308 N |
提升力 |
|
|
|
Fv |
108 N |
预紧力 |
|
|
|
