主要尺寸和性能数据
d |
10 mm |
内径 |
|
D |
26 mm |
外径 |
|
B |
8 mm |
宽度 |
|
Cr |
2,470 N |
基本额定动载荷,径向 |
|
C0r |
940 N |
基本额定静载荷，径向 |
|
Cur |
99 N |
疲劳极限载荷,径向 |
|
nG Grease |
90,000 1/min |
脂润滑极限转速 |
|
nG Oil |
140,000 1/min |
油润滑极限转速 |
|
≈m |
21 g |
重量 |

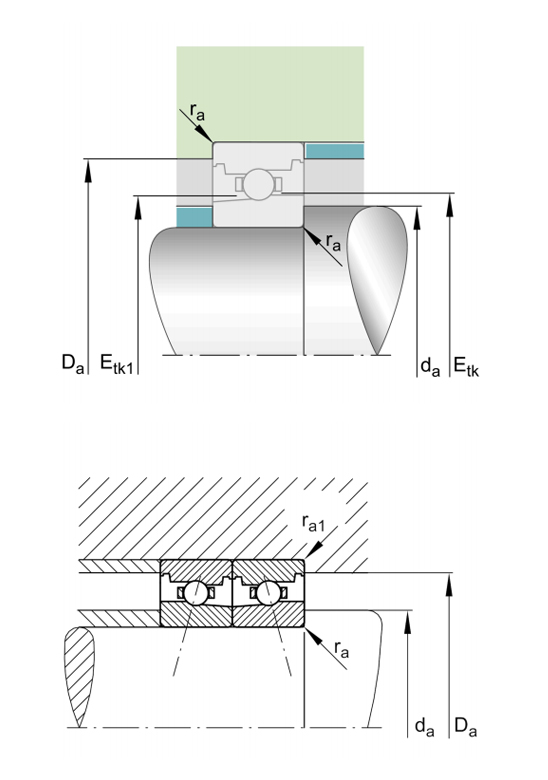

安装尺寸
da |
14mm |
轴挡肩直径 |
|
da |
h12 |
轴挡肩游隙直径 |
|
Da |
22mm |
外圈挡肩直径 |
|
Da |
H12 |
外圈游隙挡肩直径 |
|
ra max |
0.3 mm |
最大凹穴半径 |
|
ra1 max |
0.1 mm |
最大凹穴半径 |
|
Etk min |
16.4 mm |
最小注入节圆直径 |
|
Etk max |
16.9 mm |
最大注入节圆直径 |
|
Etk1 min |
15.3 mm |
最小注入节圆直径 |
|
Etk1 max |
16.9 mm |
最大注入节圆直径 |
|
a |
6.4 mm |
压力锥顶距 |

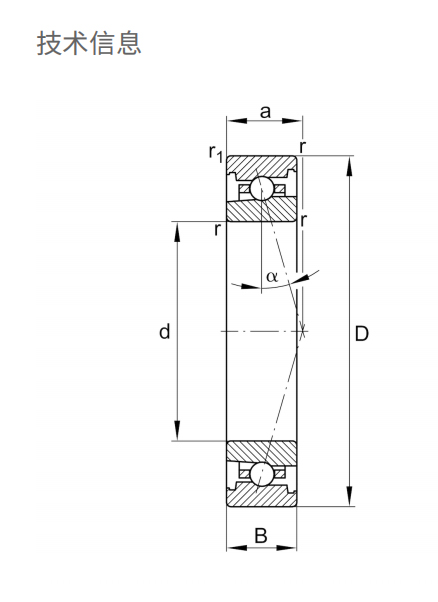

尺寸
rmin |
0.3 mm |
最小倒角尺寸 |
r1 min |
0.3 mm |
最小倒角尺寸 |
α |
15° |
接触角 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
||
Tmax |
100 °C |
最高工作温度 |
附加信息
FV L |
9 N |
轻预紧 |
FV M |
28 N |
中预紧 |
FV H |
55 N |
重预紧 |
KaE L |
28 N |
提升力小 |
KaE M |
89 N |
提升力中 |
KaE H |
185 N |
提升力大 |
ca L |
10.9 N/µm |
轴向刚度小 |
ca M |
17.4 N/µm |
轴向刚度中 |
ca H |
24.1 N/µm |
轴向刚度大 |
