B71900-C-T-P4S-UL
主轴轴承B719..-C，可调节、配对或成组，接触角α = 15°，公差带变窄 旧型号 B71900C.T.P4S.UL, B71900C.TPA.P4.UL
主要尺寸和性能数据
d |
10 mm |
内径 |
D |
22 mm |
外径 |
B |
6 mm |
宽度 |
Cr |
3,000 N |
基本额定动载荷,径向 |
C0r |
1,070 N |
基本额定静载荷，径向 |
Cur |
113 N |
疲劳极限载荷,径向 |
nG Grease |
75,000 1/min |
脂润滑极限转速 |
nG Oil |
120,000 1/min |
油润滑极限转速 |
≈m |
20 g |
重量 |

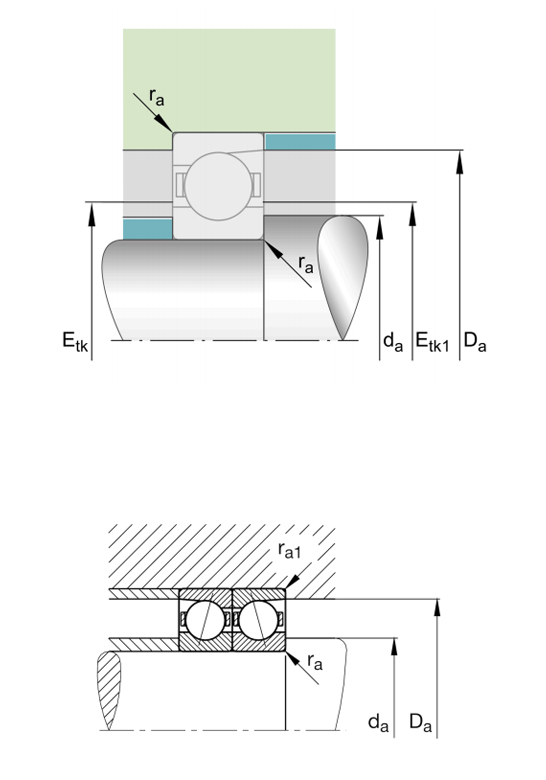

安装尺寸
da |
13 mm |
轴挡肩直径 |
|
da |
h12 |
轴挡肩游隙直径 |
|
Da |
19.5 mm |
外圈挡肩直径 |
|
Da |
H12 |
外圈游隙挡肩直径 |
|
ra max |
0.3 mm |
最大凹穴半径 |
|
ra1 max |
0.1 mm |
最大凹穴半径 |
|
Etk min |
14.4 mm |
最小注入节圆直径 |
|
Etk max |
15 mm |
最大注入节圆直径 |
|
Etk1 min |
14.4 mm |
最小注入节圆直径 |
|
Etk1 max |
15 mm |
最大注入节圆直径 |
|
a |
5.1 mm |
压力锥顶距 |
尺寸
rmin |
0.3 mm |
最小倒角尺寸 |
r1 min |
0.3 mm |
最小倒角尺寸 |
α |
15° |
接触角 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
||
Tmax |
100 °C |
最高工作温度 |
附加信息
FV L |
10 N |
轻预紧 |
FV M |
41 N |
中预紧 |
FV H |
87 N |
重预紧 |
KaE L |
31 N |
提升力小 |
KaE M |
141 N |
提升力中 |
KaE H |
320 N |
提升力大 |
ca L |
11 N/µm |
轴向刚度小 |
ca M |
21.1 N/µm |
轴向刚度中 |
ca H |
31.2 N/µm |
轴向刚度大 |
