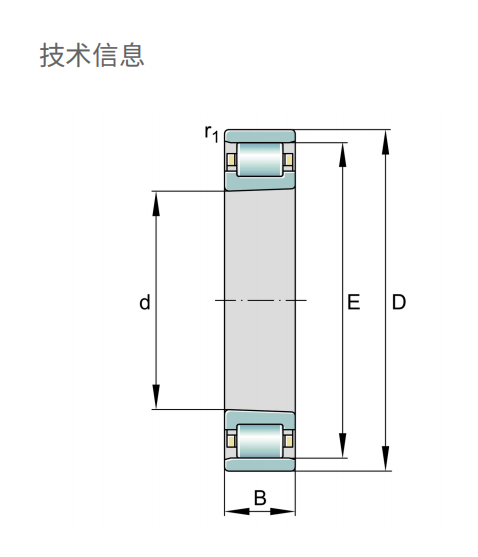

主要尺寸和性能数据
d |
45 mm |
内径 |
|
D |
75 mm |
外径 |
|
B |
16 mm |
宽度 |
|
Cr |
34,500 N |
基本额定动载荷,径向 |
|
C0r |
32,500 N |
基本额定静载荷，径向 |
|
Cur |
5,100 N |
疲劳极限载荷,径向 |
|
nG Grease |
15,200 1/min |
脂润滑极限转速 |
|
nG Oil |
17,800 1/min |
油润滑极限转速 |
|
≈m |
238 g |
重量 |

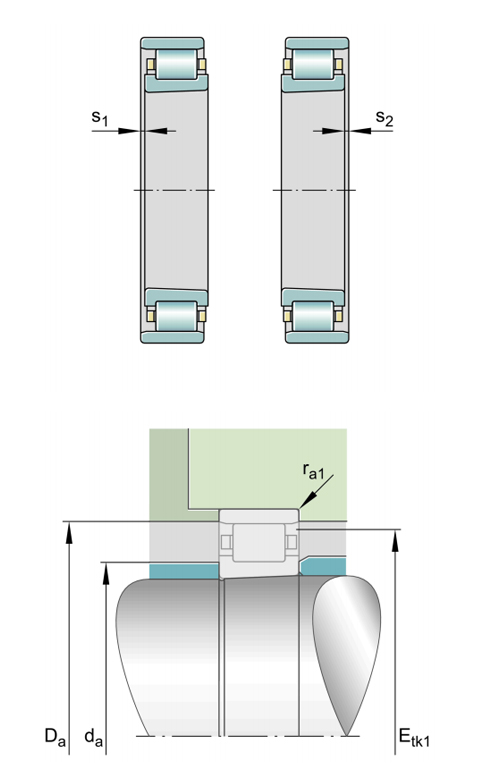

安装尺寸
da |
53.5 mm |
diameter shaft shoulder |
h12 |
diameter shaft shoulder tolerance |
|
Da |
68.6 mm |
diameter of housing shoulder |
|
H12 |
diameter of housing shoulder tolerance |
Etk 1 nom |
66.2 mm |
最小注入节圆直径 |
ra1 max |
0.6 mm |
最大凹穴半径 |
尺寸
r1 min |
0.6 mm |
最小倒角尺寸 |
|
s1 |
3.1 mm |
轴向位移 |
|
s2 |
3.1 mm |
轴向位移 |
|
E |
67.5 mm |
外圈滚道直径 |
温度范围
Tmin |
-30 °C |
最低工作温度 |
Tmax |
150 °C |
最高工作温度 |
