主要尺寸和性能数据
d |
12 mm |
内径 |
|
D |
32 mm |
外径 |
|
B |
10 mm |
宽度 |
|
Cr |
8,000 N |
基本额定动载荷,径向 |
|
C0r |
3,100 N |
基本额定静载荷，径向 |
|
Cur |
213 N |
疲劳极限载荷,径向 |
|
nG |
22,500 1/min |
极限转速 |
|
≈m |
0.036 kg |
重量 |

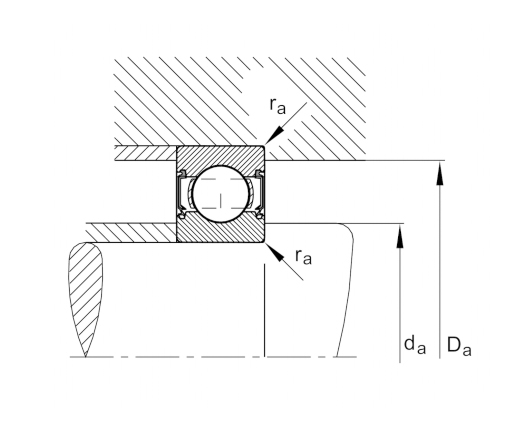

安装尺寸
da min |
16.2 mm |
轴挡肩最小直径 |
Da max |
27.8 mm |
轴承座挡肩最大直径 |
ra max |
0.6 mm |
最大凹穴半径 |

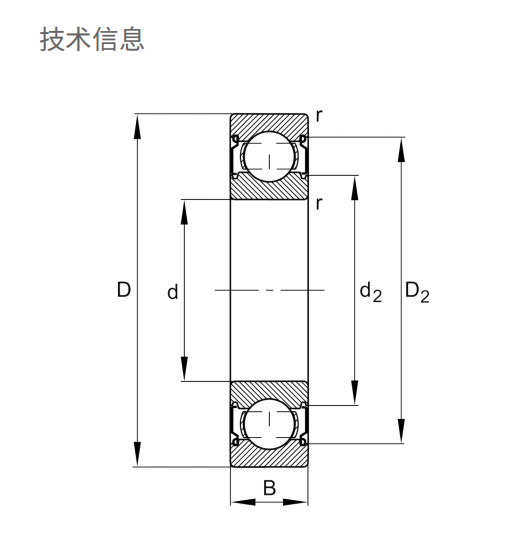

尺寸
rmin |
0.6 mm |
最小倒角尺寸 |
D2 |
27.92 mm |
凹穴到外圈内径 |
d2 |
17.34 mm |
止推垫圈直径 |
温度范围
Tmin |
-20 °C |
最低工作温度 |
Tmax |
100 °C |
最高工作温度 |
计算因素
f0 |
12.3 |
计算系数 |
